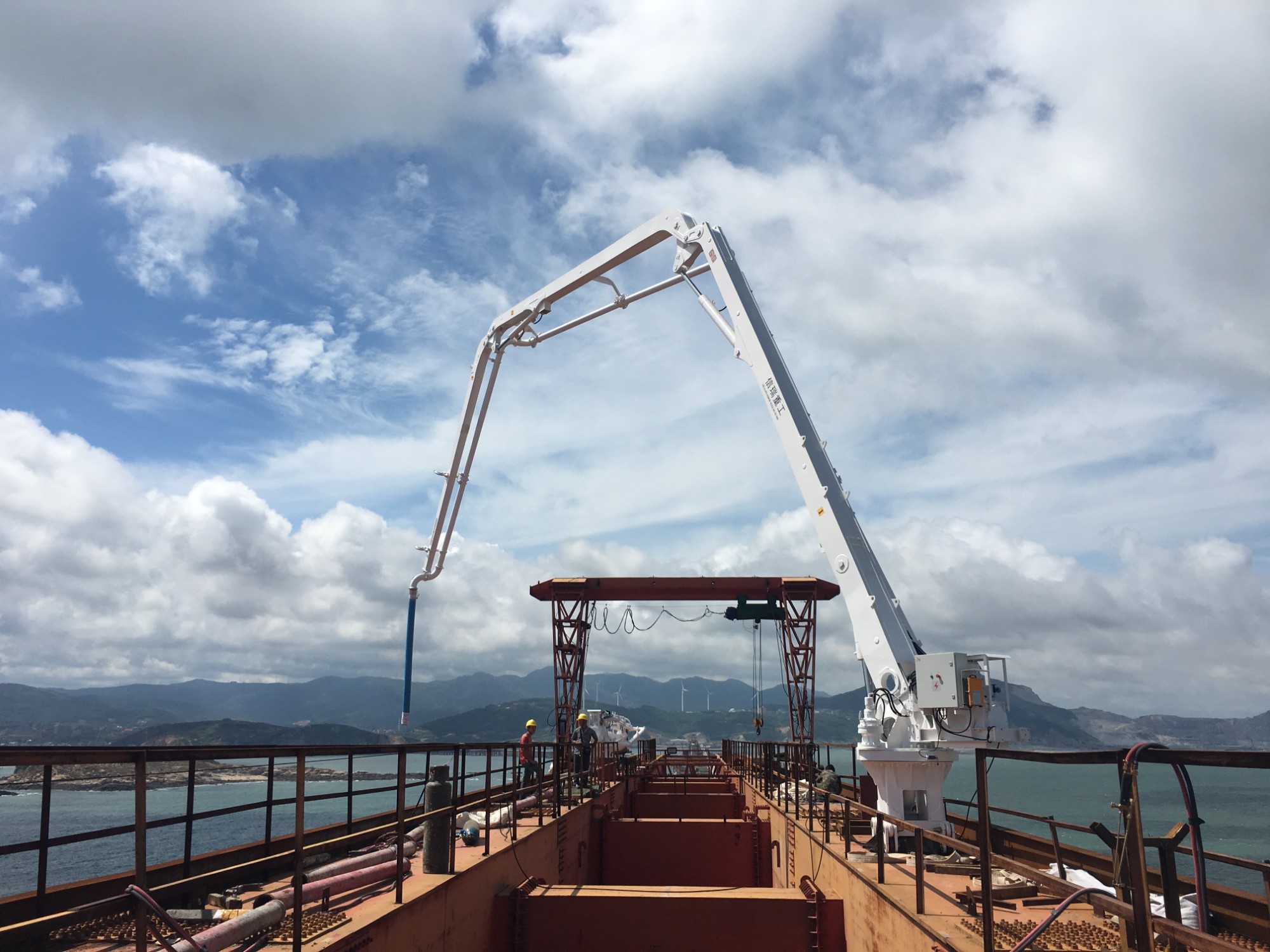

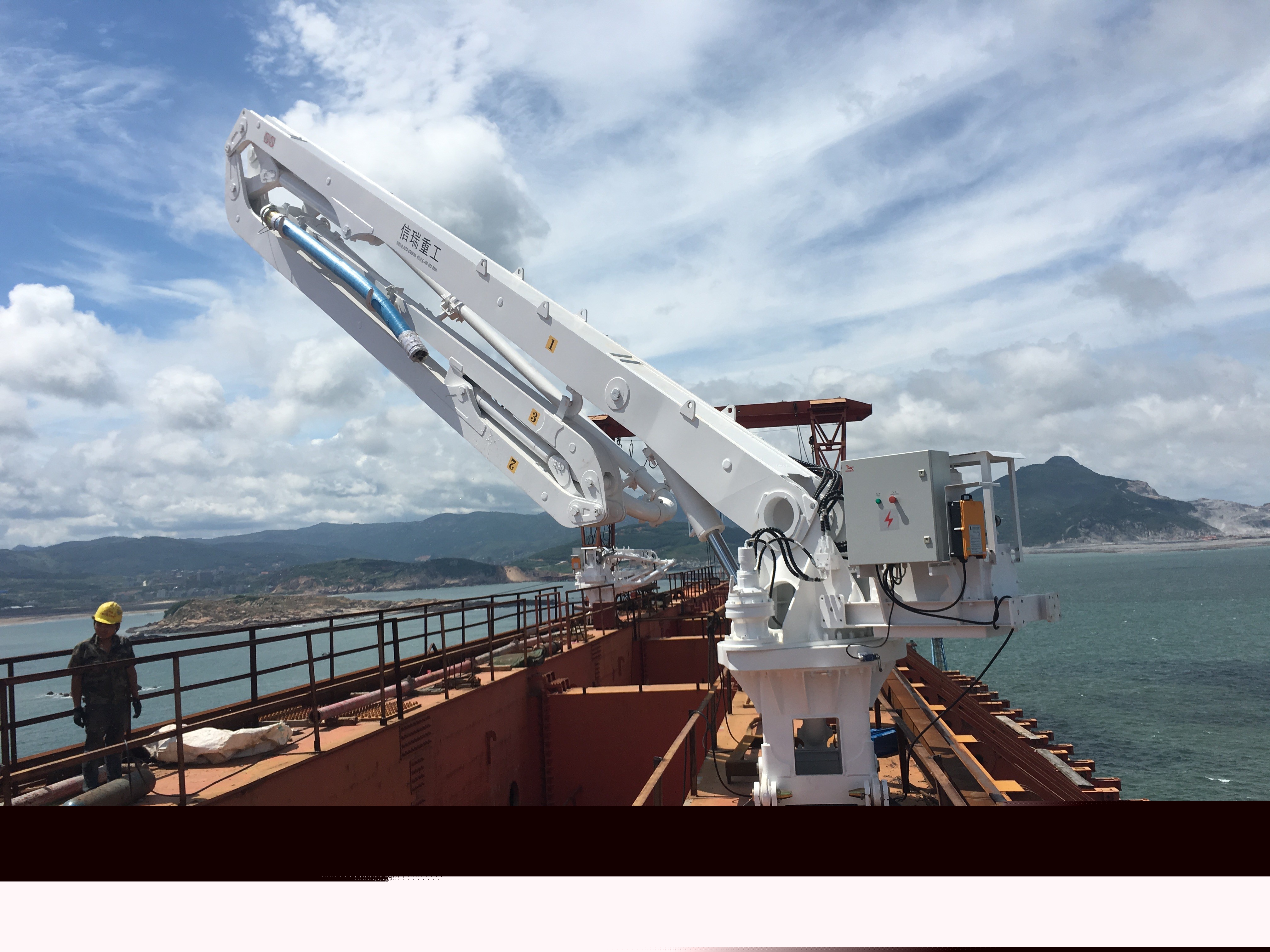

21米船上混凝土液壓布料機配置方案采用一體式進行混凝土泵送，把布料機安裝在船的甲板上固定，船艙內放置攪拌罐、拖泵進行鏈接一條流水式泵送系統，可以把混凝土運輸?shù)绞┕碗s以及跨海大橋橋墩位置進行澆筑。
21米船上混凝土液壓布料機配置方案采用一體式進行混凝土泵送，把布料機安裝在船的甲板上固定，船艙內放置攪拌罐、拖泵進行鏈接一條流水式泵送系統，可以把混凝土運輸?shù)绞┕碗s以及跨海大橋橋墩位置進行澆筑。
型 號 | HG21AM | |
砼輸送管規格(外徑×壁厚)（mm×mm） | Φ133×4.5 | |
砼軟管規格(內徑×長度)（″×mm） | 5″×3000 | |
布料半徑 (m) | 21 | |
獨立高度(至臂根鉸點) (m) | 4.2 | |
三節液壓卷折式 | 一節臂 | 8.4m |
二節臂 | 6.9m | |
三節臂 | 5.7m | |
臂架轉角 | 一節臂 | 0°～90° |
二節臂 | 0°～180° | |
三節臂 | 0°～220° | |
回轉范圍 (°) | 360 | |
電機功率 (kW) | 7.5 | |
液壓系統壓力 (MPa) | 28 | |
液壓油牌號 | HM46抗磨液壓油 | |
操作方式 | 1.有線遙控 2.無線遙控 | |
電源 | 380V/50Hz | |
風速 | 布料 | ≤13.8m/s |
安裝 | ≤7.9m/s | |
工作溫度 | -20～48℃ | |
